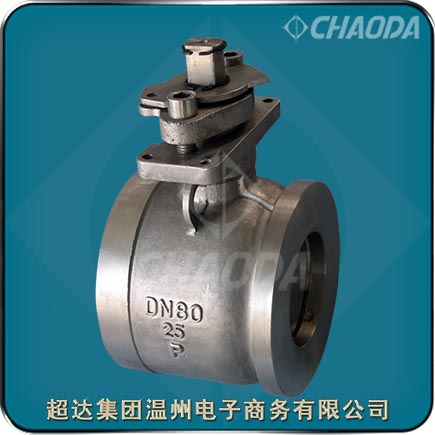

對夾連接球閥

    對夾連接球閥是超達集團開發研制的專利產品，專利號為：ZL 93 2 01428.3，對夾球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。對夾式球閥一般為手動，也可采用蝸輪傳動、氣動或電動。對夾連接球閥適用于Class150、PN10～PN25、JIS 10K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

    鑄鋼對夾式球閥可以設有防靜電結構。采用彈簧加鋼球或柱塞靜電引出裝置，使對夾式球閥球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

型號：Q71F、Q371F、Q671F、Q971F
口徑：NPS1/2～NPS6、DN15～DN150
壓力：Class150、PN10～PN25
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

對夾連接球閥產品簡介

    對夾連接球閥適用于Class150～Class1500、PN16～PN100的各種管路上，用于截斷或接通管路中的介質，對夾連接球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。對夾連接球閥的驅動方式為手動、蝸輪傳動、氣動或電動。對夾連接球閥一般采用對夾連接。超達生產的手動對夾連接球閥，在閥桿頭部安裝手柄的部位采用扁形設計，并有帶鎖孔的90°開關定位片。當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直?？捎眉渔i裝置在開關鎖孔定位，確保不會發生開關錯誤。

對夾連接球閥特點

    對夾連接球閥的閥桿采用防吹出結構設計，保證閥桿不會被介質吹出。對夾連接球閥閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大。對夾連接球閥設置了安裝驅動裝置的支架平臺，通過驅動裝置支架，可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。對夾式球閥可根據用戶需求，采用碟形彈簧加載的填料壓緊機構。

對夾球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

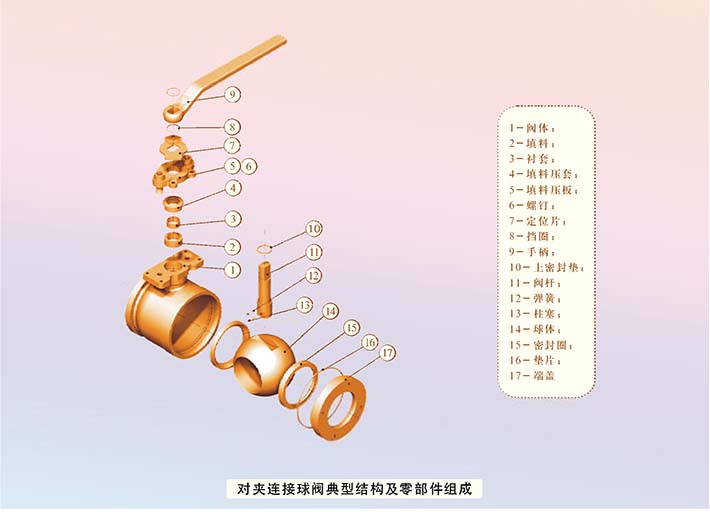

對夾式球閥零部件材料

對夾連接球閥結構外形尺寸
